Comment fonctionne un CPL (Powerline) ?

Avec la technologie CPL (également appelée PowerLAN, dLAN ou communication par courant porteur/PLC), vous transférez vos données via le réseau électrique de votre logement, en complément des câbles Ethernet ou du Wi-Fi.

Powerline est le terme anglais pour « ligne électrique »

Le principe de base de la technologie Powerline réside dans la transmission de données via la ligne électrique. C'est de là que vient le nom « Powerline ».

Le signal numérique – c'est-à-dire les données qu'une FRITZ!Box envoie via câble Ethernet à l'appareil CPL – est converti par l'appareil en un signal analogique. Ce signal est donné, à une haute fréquence, à la ligne électrique et atteint toutes les prises d'un appartement ou d'une maison. L'appareil CPL côté réception filtre le signal analogique et le convertit en données numériques, qui arrivent ensuite sous forme de paquets IP sur le PC, la tablette, le smartphone, l'imprimante ou d'autres appareils connectés. Les données transmises peuvent être de la musique, des photos, des vidéos ou des sites web.

Que se passe-t-il exactement sur la ligne électrique ?

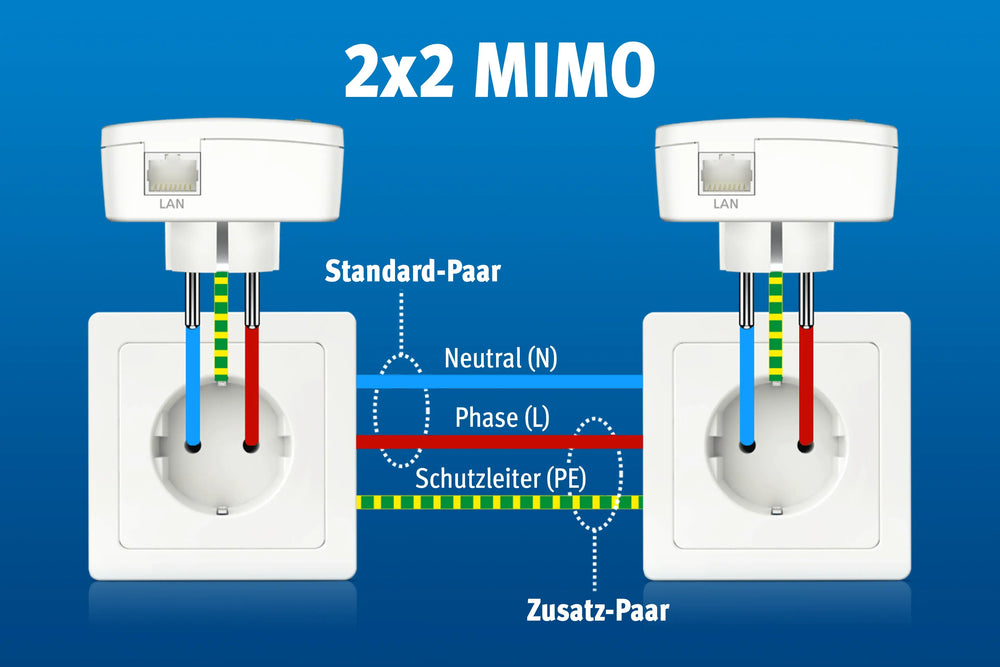

Les circuits électriques modernes ont trois conducteurs – L : la phase, N : le conducteur neutre et PE : le conducteur de protection. Les anciens circuits n'ont que deux conducteurs. Pour utiliser des produits CPL avec le Gigabit-CPL rapide, il faut un câblage comportant au moins trois fils. Une prise avec mise à la terre et l'utilisation des trois fils sont nécessaires pour la fonction 2x2 MIMO, où deux émetteurs et deux récepteurs échangent des données simultanément. C'est de cette manière que les débits de données les plus élevés actuellement possibles sont atteints. Les câbles électriques à trois conducteurs ainsi que les prises avec mise à la terre sont aujourd'hui la norme.

Cette variante rapide peut envoyer sur trois conducteurs des données à une vitesse 60 à 80 % plus élevée que sur deux conducteurs. Avec cette technique, le « Rate over Range », c'est à dire la baisse de débit relative à la longueur du câble électrique, augmente nettement. Les prises situées dans la périphérie du rayon d'action du signal sont alimentées par un flux de données plus fort et plus robuste et peuvent être utilisées avec des applications gourmandes en données comme les streamings en haute définition ou les jeux en ligne.

Vous pouvez combiner jusqu'à 16 appareils dans un réseau Powerline. Les boîtes à fusibles et les interrupteurs différentiels ne représentent aucun obstacle au réseau Powerline. Par ailleurs, le chiffrement du réseau empêche toute interception par des personnes non autorisées.

Comme les effets du CPL restent dans les limites normatives des perturbations haute fréquence pour les appareils électriques, aucune interférence n'est à craindre avec le FRITZ!Powerline, tout comme avec un réfrigérateur, une perceuse ou des appareils similaires.

Une norme standard qui garantit la compatibilité

Afin que les produits Powerline de différents fabricants puissent être combinés, ces derniers se sont mis d'accord sur un standard. Avec « HomePlug » les appareils de différents fabricants et de différentes versions peuvent être utilisés ensemble. Des protocoles appropriés garantissent un débit déterminé ainsi qu'un chiffrement sécurisé des données. Le standard actuel HomePlugAV2 permet des vitesses de transmission allant jusqu'à 1,2 Gbit/s.

Le CPL, un choix judicieux

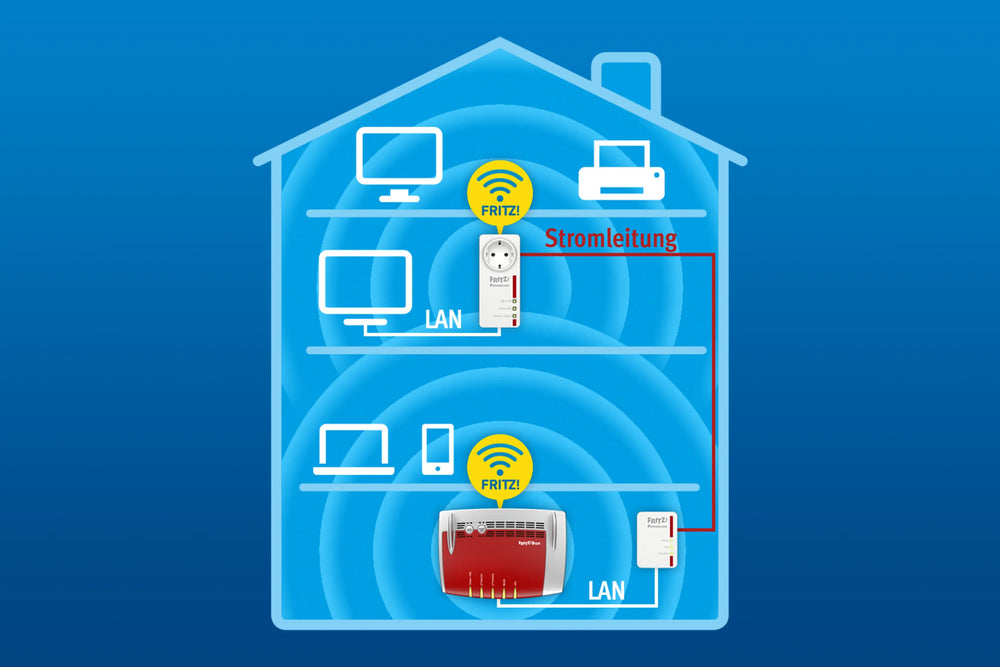

Il arrive qu'un câble réseau soit difficile à poser et qu'une transmission sans fil ne soit pas toujours idéale. C'est le cas, par exemple, dans un réseau qui s'étend sur plusieurs étages ou lorsque trop d'obstacles rendent la transmission de données sans fil plus difficile. Avec Powerline, les informations vont de prise en prise et atteignent de hauts débits également dans des endroits éloignés sans câble supplémentaire. Bien évidemment, les trois technologies de mise en réseau LAN, Wi-Fi et CPL peuvent également être intelligemment associées pour créer un réseau domestique.
